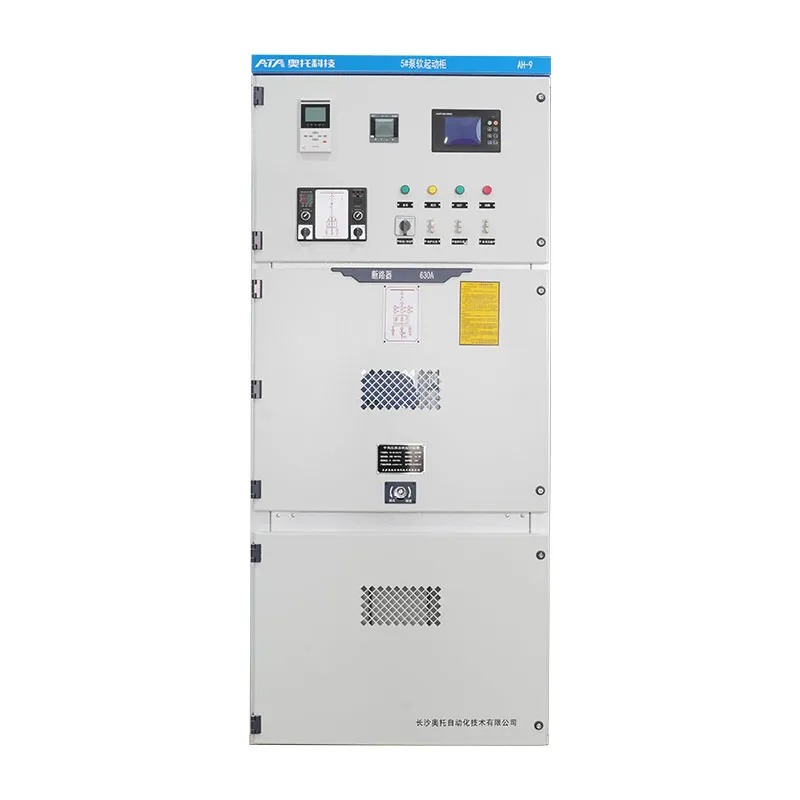

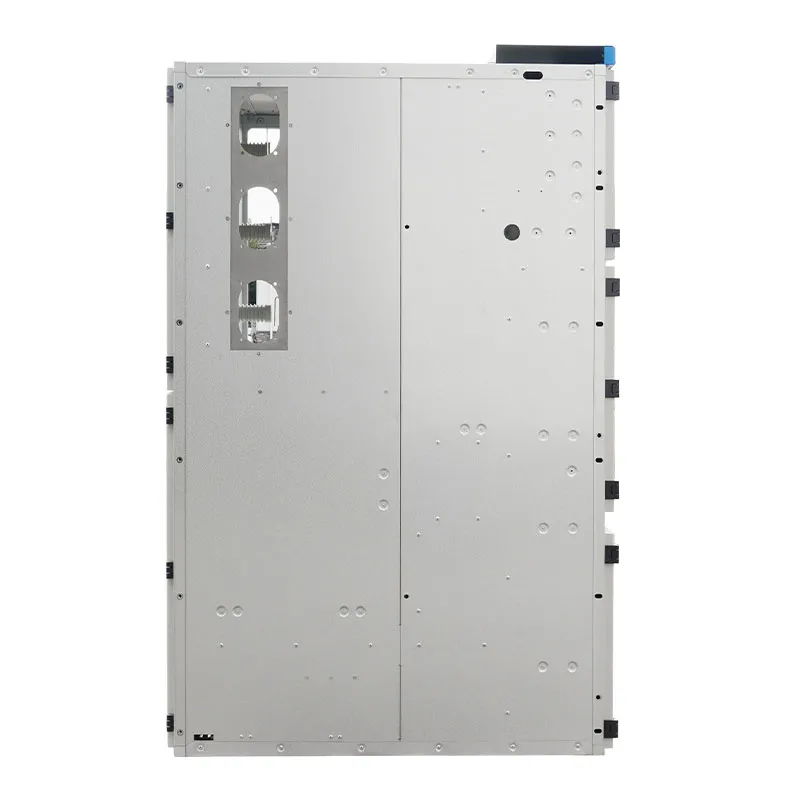

QB-S Трехфункциональное (3-в-1) устройство плавного пуска среднего напряжения
Устройство для плавного запуска высоковольтных систем QB-S Описание модели Внешние размеры Размеры отдельного шкафа: Ширина 1000 мм × Глубина 1800 мм × Высота 2300 мм Примечание: Другие размеры можно согласовать и заказать по индивидуальным требованиям. Перспективный вид Мод...
Описание
маркер
Устройство для плавного запуска высоковольтных систем QB-S
Описание модели
Внешние размеры
Размеры отдельного шкафа:
Ширина 1000 мм × Глубина 1800 мм × Высота 2300 мм
Примечание:
Другие размеры можно согласовать и заказать по индивидуальным требованиям.

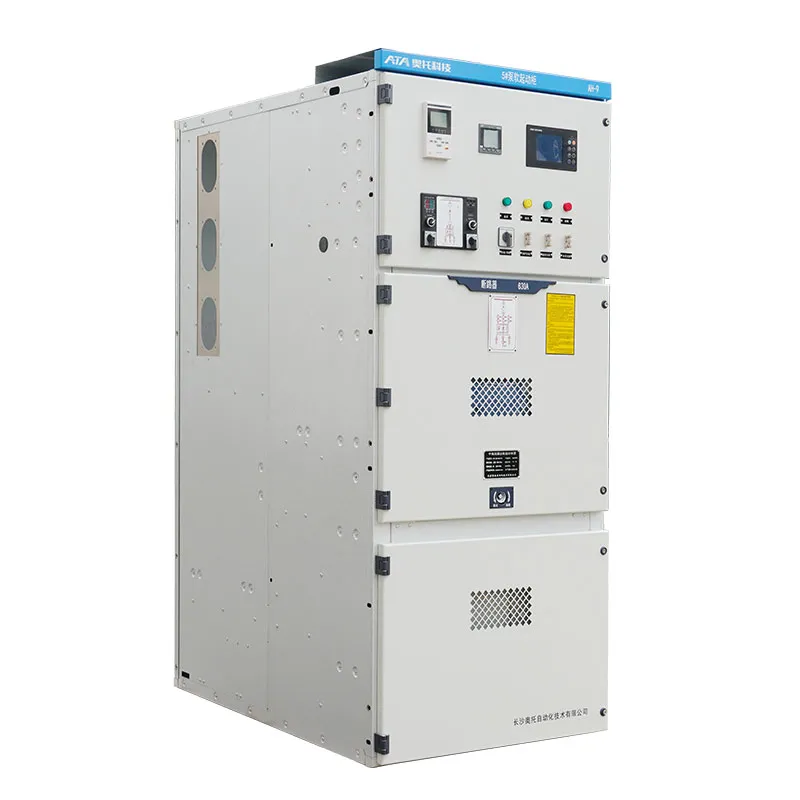

Перспективный вид
| Модель устройства для плавного запуска | Номинальное напряжение (кВ) | Номинальный ток (А) | Мощность выходного сигнала (кВт) | Размеры (мм) | ||
| Ширина | Глубоко | Высокий | ||||
| ATA QB-S06/400 | 6 | 48 | 400 | 800/1000 | 1510 | 2300 |
| ATA QB-S06/710 | 6 | 85 | 710 | 800/1000 | 1510 | 2300 |
| ATA QB-S06/1000 | 6 | 120 | 1000 | 800/1000 | 1510 | 2300 |
| ATA QB-S06/1500 | 6 | 170 | 1500 | 800/1000 | 1510 | 2300 |
| ATA QB-S06/2000 | 6 | 230 | 2000 | 800/1000 | 1510 | 2300 |
| ATA QB-S06/2500 | 6 | 280 | 2500 | 800/1000 | 1510 | 2300 |
| ATA QB-S10/400 | 10 | 26 | 400 | 800/1000 | 1510 | 2300 |
| ATA QB-S10/710 | 10 | 52 | 710 | 800/1000 | 1510 | 2300 |
| ATA QB-S10/1000 | 10 | 66 | 1000 | 800/1000 | 1510 | 2300 |
| ATA QB-S10/1500 | 10 | 120 | 1500 | 800/1000 | 1510 | 2300 |
| ATA QB-S10/2000 | 10 | 132 | 2000 | 800/1000 | 1510 | 2300 |
| ATA QB-S10/2500 | 10 | 165 | 2500 | 800/1000 | 1510 | 2300 |
| ATA OB-S10/2800 | 10 | 185 | 2800 | 800/1000 | 1510 | 2300 |
| ATA OB-S10/3500 | 10 | 231 | 3500 | 800/1000 | 1510 | 2300 |
| ATA OB-S10/4000 | 10 | 264 | 4000 | 800/1000 | 1510 | 2300 |
| ATA OB-S10/4500 | 10 | 320 | 4500 | 800/1000 | 1510 | 2300 |

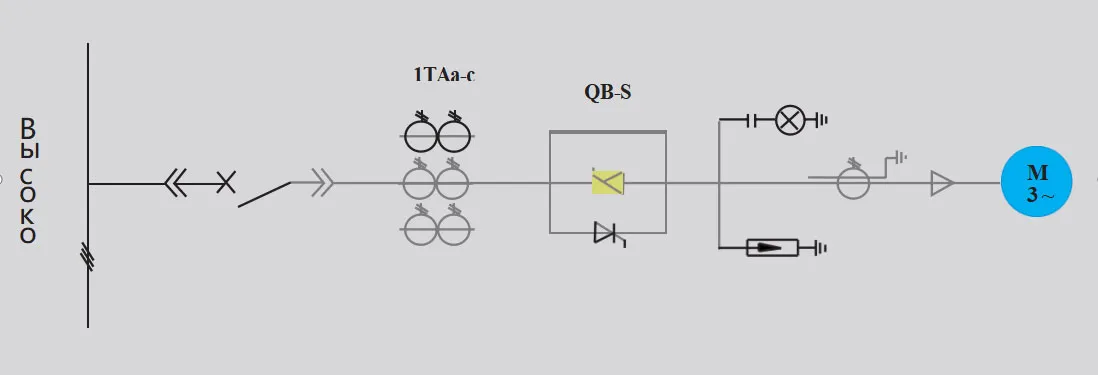

Схема размещения коммутаторов

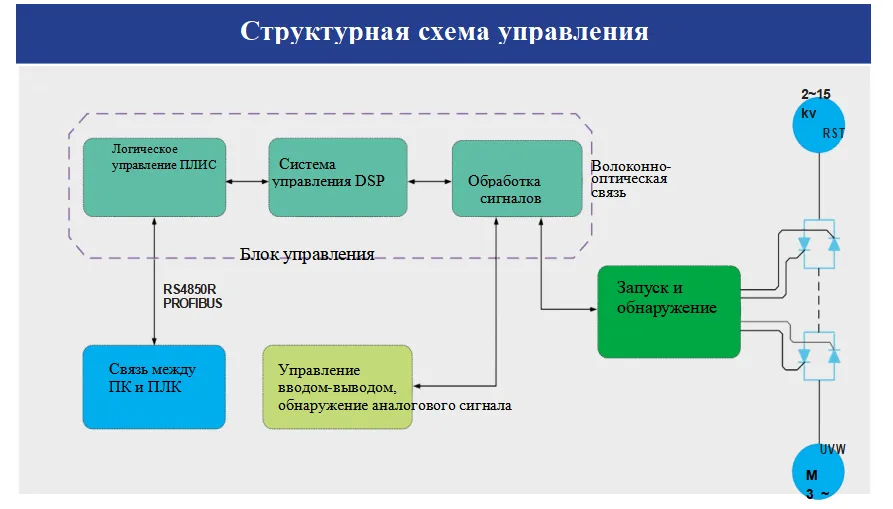

Структура системы
Компоненты высоковольтных тиристорных модулей, предназначенные для обеспечения равномерного распределения напряжения
Компоненты высоковольтных тиристорных модулей, предназначенные для обеспечения равномерного распределения напряжения
Устройства вакуумного переключателя, устройства сбора сигналов и защиты
Устройства вакуумного переключателя, устройства сбора сигналов и защиты
Оптические волокна или магнитные кольца; компоненты управления и отображения системы
Оптические волокна или магнитные кольца; компоненты управления и отображения системы
| Условия труда | |||||
| Диапазон напряжений | 2~15kV AC | ||||
| диапазон мощности | 110kW~3000kW | ||||
| Частота работы | 50Hz/60Hz ± 1Hz | ||||
| Требования к фазовому порядку | Работа в любом порядке фаз | ||||
| Требования к нагрузке | Трехфазный асинхронный электродвигатель с котловиной, синхронный электродвигатель, намотанный электродвигатель | ||||
| Управление источником питания | Пользователь: 220 В переменного тока (по соглашению — 220 В постоянного тока или 110 В постоянного тока) | ||||
| Способ охлаждения | естественное охлаждение | ||||
|
Место установки |
Установка внутри помещения (в местах, где отсутствуют электропроводящие частицы пыли и сильные вибрации)
Установка на открытом воздухе (с возможностью установки навеса) |
||||
|
Условия окружающей среды |
Настройка параметров |
||||
| Время размягчения | Можно задать время от 0 до 120 секунд. | ||||
| Время остановки программного обеспечения | Можно настроить время от 0 до 60 секунд. | ||||
| Начальная напряжённость | 20–90% — настройка | ||||
| Номинальный ток | Настроить | ||||
| Параметр защиты | Настроить | ||||
| Время внезапного скачка | 90% напряжения; время от 0,0 до 3,0 секунд; настройка возможна. | ||||
| Способ управления | Можно настроить (контроль напряжения на наклонной линии, ограничение тока, контроль тока на наклонной линии). | ||||
| Способ запуска | Можно настроить (на месте, с помощью кнопок, удаленно, комбинированными способами). | ||||
| Функция защиты | |
| Защита от недостатка фазы и напряжения | Значение пониженного напряжения может быть задано. |
| Защита от перенапряжения питания | Значение перенапряжения может быть задано. |
| Защита от перегрузки | Автоматическая защита с обратной временной характеристикой; значение перегрузки может быть задано. |
| Защита тиристорного блока | Динамическое и статическое равномерное распределение напряжения |
| Защита от мгновенных перенапряжений | Сеть поглощения dv/dt |
| Защита от пропусков при запуске | Время интервала между запусками можно настроить. |
| Защита от превышения времени запуска | Защита от превышения установленного времени плавного запуска |
| Защита системы взаимосвязанного управления | Механические и электрические блокировки
Функция обнаружения |
| Измерение тока | фазовый ток |
| Измерение напряжения | Входное напряжение питания и рабочее напряжение двигателя |
| Мониторинг электрической энергии | Измерение и анализ качества переменного тока на стороне потребления электроэнергии пользователя
Коммуникационный интерфейс |
| Коммуникационный интерфейс | Интерфейсы RS-485 и Profibus доступны по выбору. |
| Коммуникационный протокол | Протоколы Modbus RTU и Profibus-DP являются необязательными для использования.
Интерфейс операций |
| Отображение на ЖК-дисплее | Отображение различных состояний и настроенных параметров на китайском и английском языках |
| Клавиатура | Тонкий клавишный элемент |
| Индикатор состояния | Включает в себя: питание, мягкий старт, работу устройства, неисправности.
Память |
| операционная память | Параметры управления могут быть автоматически загружены из EEPROM. |
| Запись о событии | Можно вести записи о исторических событиях. |
