ATLE7 Шкаф преобразователя частоты низкого напряжения
Преобразователь частоты стандартного типа серии ATLE7-H компании ATA представляет собой промышленное приводное устройство, оснащенное технологией высокопроизводительного векторного частотного преобразования. В его основе лежит управление по вектору тока, что обеспечивает точное согласование и у...
Описание
маркер
Преобразователь частоты стандартного типа серии ATLE7-H компании ATA представляет собой промышленное приводное устройство, оснащенное технологией высокопроизводительного векторного частотного преобразования. В его основе лежит управление по вектору тока, что обеспечивает точное согласование и управление различными типами асинхронных электродвигателей. Продукт разработан в соответствии с концепцией высоких характеристик, качества и плотности мощности. Он предлагает всестороннее улучшение по параметрам удобства использования, ремонтопригодности и экологичности, одновременно значительно оптимизируя требования к монтажному пространству и стандартам проектирования. Это позволяет пользователям получить более эффективный и надежный опыт эксплуатации.
Оборудование оснащено технологией векторного управления по току, которая позволяет осуществлять онлайн-корректировку параметров в соответствии с рабочим состоянием электродвигателя, обеспечивая оптимальное управление. Сверхширокий диапазон регулирования скорости от 0 до 1200 Гц в сочетании с функцией адаптивного разгона и торможения позволяет интеллектуально адаптироваться к состоянию нагрузки и обеспечивает быстрый динамический отклик. Производительность разгона и торможения на уровне команд за 0,1 с обеспечивает стабильную работу без срабатываний защит в условиях повторяющихся переменных режимов. Технология безударного слежения за частотой вращения способна определить скорость, направление вращения и фазовый угол свободно вращающегося электродвигателя в течение 0,2 с, реализуя плавный пуск.
Устройство обладает функцией непрерывной работы при кратковременном отключении питания, используя энергию рекуперации электродвигателя для поддержания работы. Интеллектуальное торможение магнитным потоком и всережимное торможение постоянным током позволяют максимально сократить время замедления. Одновременно, функция интеллектуального энергосбережения динамически снижает энергопотребление электродвигателя. Поддерживается прямое включение/отключение и протокол связи MODBUS, что обеспечивает бесшовную интеграцию в сеть с ПЛК и сенсорными панелями, удовлетворяя требованиям автоматизации производственных линий. Модульная конструкция и широкий выбор опций горячей замены значительно повышают гибкость и ремонтопригодность устройства, делая его идеальным выбором для промышленного привода в различных сценариях, таких как логистика, производство, упаковка и другие.
Преобразователь частоты низкого напряжения ATLE7-H
Стандартные преобразователи частоты низкого напряжения АTA охватывают диапазон мощностей от 0,75 до 1250 кВт. Кроме того, мы предоставляем клиентам индивидуальные, углублённые решения по кастомизации.
| Модель ЧПП | Номинальный входной ток (А) | Номинальный выходной ток (А)) | Номинальная мощность подключаемого
электродвигателя (кВт) |

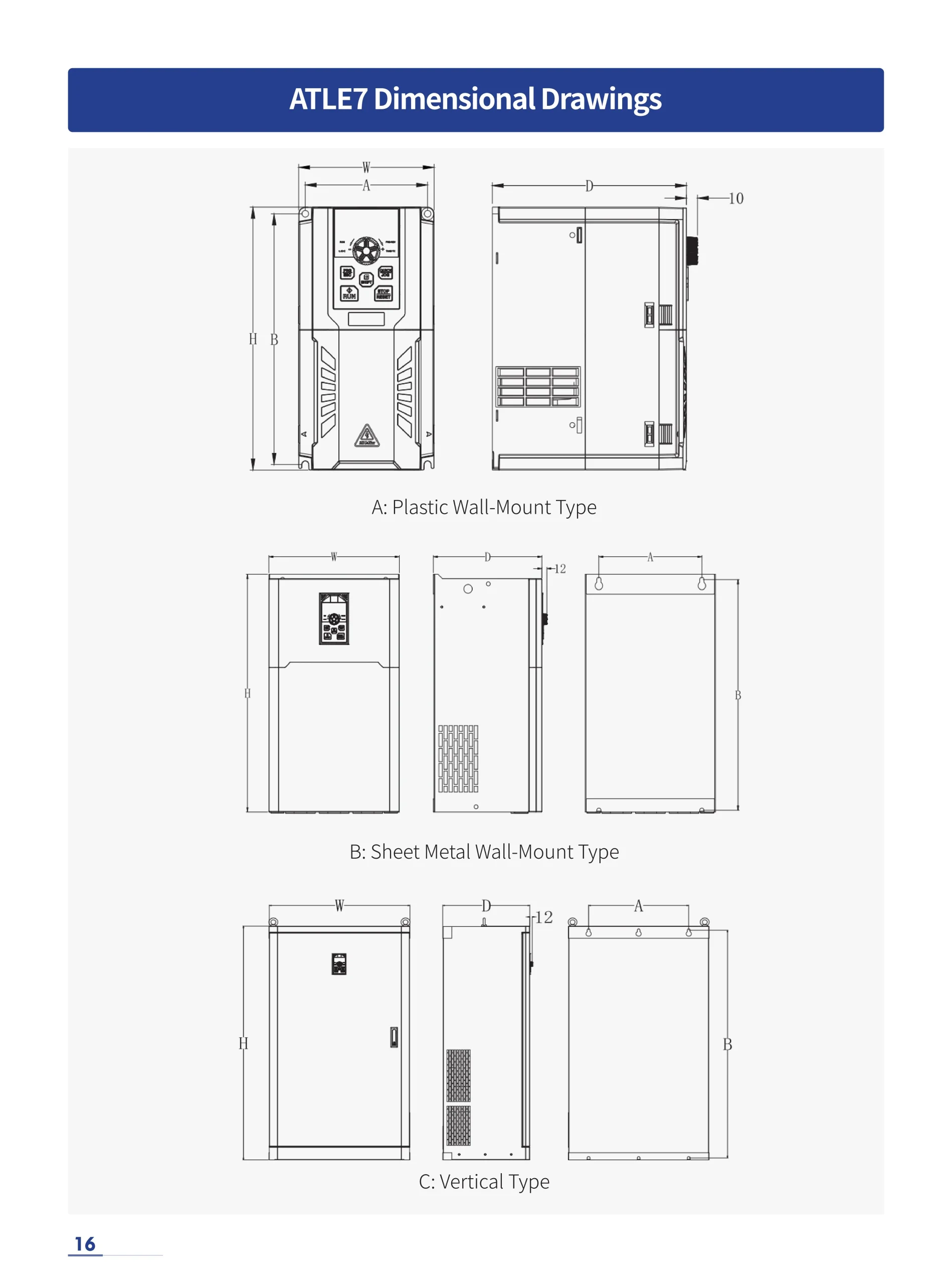

Позиции отверстий для крепления | Габаритные размеры | Диаметр отверстий для крепления (мм) | Тип конструкции A/B | ||||||
| A
(мм) |
B
(мм) |
В
(мм) |
Ш
(мм) |
Д
(мм) |
|||||||||
| Однофазный 220 В Диапазон напряжений: -15% ~ +20% | |||||||||||||
| ATLE7-H-3SR40G | 5.4 | 2.3 | 0.4 | 64 | 138 | 148 | 74 | 130 | Φ4.5 | A | |||
| ATLE7-H-3SR75G | 8.2 | 4.0 | 0.75 | 64 | 138 | 148 | 74 | 130 | Φ4.5 | A | |||
| ATLE7-H-3S1R5G | 14.0 | 7.0 | 1.5 | 76 | 156 | 165 | 86 | 140 | Φ5 | A | |||
| ATLE7-H-3S2R2GB | 23.0 | 9.6 | 2.2 | 76 | 156 | 165 | 86 | 140 | Φ5 | A | |||
| ATLE7-H-3S4ROGB | 40.0 | 17.0 | 4.0 | 111 | 223 | 234 | 123 | 176 | Φ6 | A | |||
| ATLE7-H-3S5R5GB | 60.0 | 25.0 | 5.5 | 147 | 264 | 275 | 160 | 186 | Φ6 | A | |||
| ATLE7-H-3S7R5GB | 75.0 | 32.0 | 7.5 | 147 | 264 | 275 | 160 | 186 | Φ6 | A | |||
| ATLE7-H-3S11GB | 100.0 | 45.0 | 11.0 | 174 | 319 | 330 | 189 | 186 | Φ6 | A | |||
| ATLE7-H-3S15G | 130.0 | 60.0 | 15.0 | 200 | 410 | 425 | 255 | 206 | Φ7 | B | |||
| Трехфазный 220 В Диапазон напряжений: -15% ~ +20% | |||||||||||||
| ATLE7-H-3TR40GB | 2.7 | 2.3 | 0.4 | 76 | 156 | 165 | 86 | 140 | Φ5 | A | |||
| ATLE7-H-3TR75GB | 4.2 | 4.0 | 0.75 | 76 | 156 | 165 | 86 | 140 | Φ5 | A | |||
| ATLE7-H-3T1R5GB | 7.7 | 7.0 | 1.5 | 98 | 182 | 192 | 110 | 165 | Φ5 | A | |||
| ATLE7-H-3T2R2GB | 12.0 | 9.6 | 2.2 | 98 | 182 | 192 | 110 | 165 | Φ5 | A | |||
| ATLE7-H-3T4ROGB | 19.0 | 17.0 | 4.0 | 111 | 223 | 234 | 123 | 176 | Φ6 | A | |||
| ATLE7-H-3T5R5GB | 28.0 | 25.0 | 5.5 | 147 | 264 | 275 | 160 | 186 | Φ6 | A | |||
| ATLE7-H-3T7R5GB | 35.0 | 32.0 | 7.5 | 147 | 264 | 275 | 160 | 186 | Φ6 | A | |||
| ATLE7-H-3T11GB | 47.0 | 45.0 | 11.0 | 174 | 319 | 330 | 189 | 186 | Φ6 | A | |||
| ATLE7-H-3T15G | 65.0 | 60.0 | 15.0 | 200 | 410 | 425 | 255 | 206 | Φ7 | B | |||
| ATLE7-H-3T18G | 80.0 | 75.0 | 18.0 | 200 | 410 | 425 | 255 | 206 | Φ7 | B | |||
| ATLE7-H-3T22G | 97.0 | 90.0 | 22.0 | 245 | 518 | 534 | 310 | 258 | Φ10 | B | |||
| ATLE7-H-3T30G | 115.0 | 110.0 | 30.0 | 245 | 518 | 534 | 310 | 258 | Φ10 | B | |||
| ATLE7-H-3T37G | 166.0 | 152.0 | 37.0 | 290 | 544 | 560 | 350 | 268 | Φ10 | B | |||
| ATLE7-H-3T45G | 190.0 | 176.0 | 45.0 | 290 | 544 | 560 | 350 | 268 | Φ10 | B | |||
| ATLE7-H-3T55G | 214.0 | 210.0 | 55.0 | 320 | 678 | 695 | 410 | 295 | Φ10 | B | |||
| ATLE7-H-3T75G | 256.0 | 253.0 | 75.0 | 320 | 678 | 695 | 410 | 295 | Φ10 | B | |||
| ATLE7-H-3T93G | 389.0 | 380.0 | 93.0 | 380 | 1025 | 1050 | 480 | 330 | Φ10 | C | |||
| ATLE7-H-3T110G | 435.0 | 426.0 | 110.0 | 500 | 1170 | 1200 | 590 | 365 | Φ14 | C | |||
| ATLE7-H-3T132G | 539.0 | 530.0 | 132.0 | 500 | 1170 | 1200 | 590 | 365 | Φ14 | C | |||
| ATLE7-H-3T160G | 608.0 | 600.0 | 160.0 | 500 | 1255 | 1290 | 700 | 400 | Φ14 | C | |||
| ATLE7-H-3T200G | 680.0 | 660.0 | 200.0 | 500 | 1255 | 1290 | 700 | 400 | Φ14 | C | |||
| ATLE7-H-3T220G | 740.0 | 720.0 | 220.0 | 500 | 1255 | 1290 | 700 | 400 | Φ14 | C | |||
| Модель ЧПП | Номинальный входной
ток (А) |
Номинальный выходной
ток (А) |
Номинальная мощность подключаемого
электродвигателя (кВт) |
Позиции отверстий
для крепления |
Габаритные размеры | Диаметр отверстий
для крепления (мм) |
Тип конструкции
A/B |
|||
| A (мм) | B
(мм) |
В
(мм) |
Ш
(мм) |
Д
(мм) |
||||||
| Трехфазный 380 В Диапазон напряжений: -15% ~ +20% |
||||||||||
| ATLE7-H-4TR75GB/1R5PB | 3.4/5.0 | 2.1/3.8 | 0.75/1.5 | 76 | 156 | 165 | 86 | 140 | Φ5 | A |
| ATLE7-H-4T1R5GB/2R2PB | 5.0/5.8 | 3.8/5.1 | 1.5/2.2 | 76 | 156 | 165 | 86 | 140 | Φ5 | A |
| ATLE7-H-4T2R2GB/4ROPB | 5.8/10.5 | 5.1/9.0 | 2.2/4.0 | 76 | 156 | 165 | 86 | 140 | Φ5 | A |
| ATLE7-H-4T4ROGB/5R5PB | 10.5/14.6 | 9.0/13.0 | 4.0/5.5 | 98 | 182 | 192 | 110 | 165 | Φ5 | A |
| ATLE7-H-4T5R5GB/7R5PB | 14.6/20.5 | 13.0/17.0 | 5.5/7.5 | 98 | 182 | 192 | 110 | 165 | Φ5 | A |
| ATLE7-H-4T7R5GB/9ROPB | 20.5/22.0 | 17.0/20.0 | 7.5/9.0 | 111 | 223 | 234 | 123 | 176 | Φ6 | A |
| ATLE7-H-4T9ROGB/011PB | 22.0/26.0 | 20.0/25.0 | 9.0/11.0 | 111 | 223 | 234 | 123 | 176 | Φ6 | A |
| ATLE7-H-4T011GB/015PB | 26.0/35.0 | 25.0/32.0 | 11.0/15.0 | 147 | 264 | 275 | 160 | 186 | Φ6 | B |
| ATLE7-H-4T015GB/018PB | 35.0/38.5 | 32.0/37.0 | 15.0/18.5 | 147 | 264 | 275 | 160 | 186 | Φ6 | B |
| ATLE7-H-4T018GB/022PB | 38.5/46.5 | 37.0/45.0 | 18.5/22.0 | 174 | 319 | 330 | 189 | 186 | Φ6 | B |
| ATLE7-H-4T022GB/030PB | 46.5/62.0 | 45.0/60.0 | 22.0/30.0 | 174 | 319 | 330 | 189 | 186 | Φ6 | B |
| ATLE7-H-4T030G(B)/037P(B) | 62.0/76.0 | 60.0/75.0 | 30.0/37.0 | 200 | 410 | 425 | 255 | 206 | Φ7 | B |
| ATLE7-H-4T037G(B)/045P(B) | 76.0/92.0 | 75.0/90.0 | 37.0/45.0 | 200 | 410 | 425 | 255 | 206 | Φ7 | B |
| ATLE7-H-4T045G(B)/055P(B) | 92.0/113.0 | 90.0/110.0 | 45.0/55.0 | 245 | 518 | 534 | 310 | 258 | Φ10 | B |
| ATLE7-H-4T055G(B)/075P(B) | 113.0/157.0 | 110.0/152.0 | 55.0/75.0 | 245 | 518 | 534 | 310 | 258 | Φ10 | B |
| ATLE7-H-4T075G(B)/093P(B) | 157.0/180.0 | 152.0/176.0 | 75.0/93.0 | 290 | 544 | 560 | 350 | 268 | Φ10 | B |
| ATLE7-H-4T093G/110P | 180.0/214.0 | 176.0/210.0 | 93.0/110.0 | 290 | 544 | 560 | 350 | 268 | Φ10 | B |
| ATLE7-H-4T110G/132P | 214.0/256.0 | 210.0/253.0 | 110.0/132.0 | 320 | 678 | 695 | 410 | 295 | Φ10 | B |
| ATLE7-H-4T132G/160P | 256.0/307.0 | 253.0/304.0 | 132.0/160.0 | 320 | 678 | 695 | 410 | 295 | Φ10 | B |
| ATLE7-H-4T160G/185P | 307.0/345.0 | 304.0/340.0 | 160.0/185.0 | 380 | 1025 | 1050 | 480 | 330 | Φ10 | C |
| ATLE7-H-4T185G/200P | 345.0/385.0 | 340.0/380.0 | 185.0/200.0 | 380 | 1025 | 1050 | 480 | 330 | Φ10 | C |
| ATLE7-H-4T200G/220P | 385.0/430.0 | 380.0/426.0 | 200.0/220.0 | 380 | 1025 | 1050 | 480 | 330 | Φ10 | C |
| ATLE7-H-4T220G/250P | 430.0/468.0 | 426.0/465.0 | 220.0/250.0 | 500 | 1170 | 1200 | 590 | 365 | Φ14 | C |
| ATLE7-H-4T250G/280P | 468.0/525.0 | 465.0/520.0 | 250.0/280.0 | 500 | 1170 | 1200 | 590 | 365 | Φ14 | C |
| ATLE7-H-4T280G/315P | 525.0/590.0 | 520.0/585.0 | 280.0/315.0 | 500 | 1170 | 1200 | 590 | 365 | Φ14 | C |
| ATLE7-H-4T315G/355P | 590.0/665.0 | 585.0/650.0 | 315.0/355.0 | 500 | 1255 | 1290 | 700 | 400 | Φ14 | C |
| ATLE7-H-4T355G/400P | 665.0/785.0 | 650.0/725.0 | 355.0/400.0 | 500 | 1255 | 1290 | 700 | 400 | Φ14 | C |
| ATLE7-H-4T400G/450P | 785.0/883.0 | 725.0/820.0 | 400.0/450.0 | 500 | 1255 | 1290 | 700 | 400 | Φ14 | C |
| ATLE7-H-4T450G/500P | 883.0/920.0 | 820.0/900.0 | 450.0/500.0 | 500 | 1255 | 1290 | 700 | 400 | Φ14 | C |
| ATLE7-H-4T500G/550P | 920.0/1020.0 | 900.0/1000.0 | 500.0/550.0 | / | / | 1800 | 1000 | 500 | Вертикальный | C |
| ATLE7-H-4T550G/630P | 1020.0/1120.0 | 1000.0/1100.0 | 550.0/630.0 | / | / | 1800 | 1000 | 500 | Вертикальный | C |
| ATLE7-H-4T630G | 1120 | 1100 | 630 | / | / | 1800 | 1000 | 500 | Вертикальный | C |
| ATLE7-H-4T710G | 1315 | 1250 | 710 | / | / | 2200 | 1200 | 600 | Вертикальный | C |
| ATLE7-H-4T800G | 1560 | 1450 | 800 | / | / | 2200 | 1200 | 600 | Вертикальный | C |
| ATLE7-H-4T900G | 1760 | 1710 | 900 | / | / | 2300 | 1500 | 600 | Вертикальный | C |
| ATLE7-H-4T1000G | 1960 | 1900 | 1000 | / | / | 2300 | 1500 | 600 | Вертикальный | C |
| Модель ЧПП | Номинальный входной ток (А) |
Номинальный выходной ток (А) |
Номинальная мощность подключаемого электродвигателя
(кВт) |
Позиции отверстий для крепления |
Габаритные размеры | Диаметр отверстий для крепления (мм) |
Тип конструкции A/B |
|||
| A (мм) |
B
(мм) |
В
(мм) |
Ш
(мм) |
Д
(мм) |
||||||
| Трехфазный 660 В Диапазон напряжений: -15% ~ +20% |
||||||||||
| ATLE7-H-7T030GB | 42.0 | 38.0 | 30.0 | 245 | 554 | 570 | 310 | 264 | Φ10 | C |
| ATLE7-H-7T037GB | 49.5 | 47.0 | 37.0 | 245 | 554 | 570 | 310 | 264 | Φ10 | C |
| ATLE7-H-7T045GB | 58.0 | 55.0 | 45.0 | 245 | 554 | 570 | 310 | 264 | Φ10 | C |
| ATLE7-H-7T055GB | 70.0 | 65.0 | 55.0 | 245 | 554 | 570 | 310 | 264 | Φ10 | C |
| ATLE7-H-7T075G | 90.0 | 86.0 | 75.0 | 220 | 705 | 725 | 350 | 275 | Φ10 | C |
| ATLE7-H-7T093G | 105.0 | 100.0 | 93.0 | 220 | 705 | 725 | 350 | 275 | Φ10 | C |
| ATLE7-H-7T110G | 130.0 | 120.0 | 110.0 | 220 | 705 | 725 | 350 | 275 | Φ10 | C |
| ATLE7-H-7T132G | 170.0 | 150.0 | 132.0 | 320 | 815 | 835 | 440 | 295 | Φ10 | C |
| ATLE7-H-7T160G | 200.0 | 175.0 | 160.0 | 320 | 815 | 835 | 440 | 295 | Φ10 | C |
| ATLE7-H-7T185G | 208.0 | 198.0 | 185.0 | 320 | 815 | 835 | 440 | 295 | Φ10 | C |
| ATLE7-H-7T200G | 235.0 | 215.0 | 200.0 | 320 | 815 | 835 | 440 | 295 | Φ10 | C |
| ATLE7-H-7T220G | 247.0 | 245.0 | 220.0 | 320 | 815 | 835 | 440 | 295 | Φ10 | C |
| ATLE7-H-7T250G | 265.0 | 260.0 | 250.0 | 380 | 1115 | 1140 | 550 | 330 | Φ12 | C |
| ATLE7-H-7T280G | 305.0 | 299.0 | 280.0 | 380 | 1115 | 1140 | 550 | 330 | Φ12 | C |
| ATLE7-H-7T315G | 350.0 | 330.0 | 315.0 | 380 | 1115 | 1140 | 550 | 330 | Φ12 | C |
| ATLE7-H-7T355G | 382.0 | 374.0 | 355.0 | 380 | 1115 | 1140 | 550 | 330 | Φ12 | C |
| ATLE7-H-7T400G | 435.0 | 410.0 | 400.0 | 500 | 1348 | 1380 | 700 | 400 | Φ14 | C |
| ATLE7-H-7T450G | 490.0 | 465.0 | 450.0 | 500 | 1348 | 1380 | 700 | 400 | Φ14 | C |
| ATLE7-H-7T500G | 595.0 | 550.0 | 500.0 | 500 | 1348 | 1380 | 700 | 400 | Φ14 | C |
| ATLE7-H-7T550G | 605.0 | 600.0 | 550.0 | / | / | 2200 | 800 | 600 | Вертикальное исполнение | C |
| ATLE7-H-7T630G | 684.0 | 650.0 | 630.0 | / | / | 2200 | 800 | 600 | Вертикальное исполнение | C |
| ATLE7-H-7T710G | 768.5 | 730.0 | 710.0 | / | / | 2200 | 800 | 600 | Вертикальное исполнение | C |
| ATLE7-H-7T800G | 860.0 | 825.0 | 800.0 | / | / | 2200 | 1050 | 600 | Вертикальное исполнение | C |
| ATLE7-H-7T900G | 955.0 | 920.0 | 900.0 | / | / | 2200 | 1050 | 600 | Вертикальное исполнение | C |
| ATLE7-H-7T1000G | 1060.0 | 1025.0 | 1000.0 | / | / | 2200 | 1050 | 600 | Вертикальное исполнение | C |
| ATLE7-H-7T1200G | 1265.0 | 1250.0 | 1200.0 | / | / | 2200 | 1050 | 600 | Вертикальное исполнение | C |
| Описание функции | Технические характеристики | ||
| Отображение и работа с клавиатурой | Защита от обрыва фазы | Защита от обрыва фазы на входе, защита от обрыва фазы на выходе | |
| Мгновенная защита от перегрузки по току | Останов при превышении тока более 250% от номинального выходного тока | ||
| Защита от перенапряжения | Останов при напряжении постоянного тока главной цепи выше 820 В (применимо к трехфазным моделям 380 В) Останов при напряжении постоянного тока главной цепи выше 410 В (применимо к трехфазным моделям 220 В и однофазным моделям 220 В) |
||
| Защита от пониженного напряжения | Останов при напряжении постоянного тока главной цепи ниже 350 В (применимо к трехфазным моделям 380 В)
Останов при напряжении постоянного тока главной цепи ниже 190 В (применимо к трехфазным моделям 220 В и однофазным моделям 220 В) |
||
| Защита от перегрева | Срабатывает при перегреве инверторного моста | ||
| Защита от перегрузки | Применение в тяжелом режиме: останов через 60 с при токе 150% от номинального; применение в легком режиме: останов через 60 с при токе 110% от номинального. | ||
| Защита от перегрузки по току | Останов и защита при превышении тока в 2,5 раза выше номинального тока частотного преобразователя. | ||
| Защита тормозной системы | Защита от перегрузки тормозного модуля, защита от короткого замыкания тормозного резистора | ||
| Защита от короткого замыкания | Защита от межфазного короткого замыкания на выходе, защита от короткого замыкания на выходе на землю | ||
| Защита электродвигателя | Защита электродвигателя от заклинивания, защита от разноса, защита от перегрузки, защита от перегрева (аналоговый вход A12 поддерживает ввод 4 типов датчиков температуры двигателя: PT100, PT1000). | ||
| Персонализированные функции | Защита электродвигателя от перегрева | Поддерживает ввод датчиков температуры двигателя (PT100, PT1000). | |
| Команда запуска | Задание с операторской панели, задание через управляющие клеммы, задание через последовательный коммуникационный порт (возможность переключения различными способами). | ||
|
Задание частоты |
10 видов задания частоты: цифровое задание, задание аналоговым напряжением, задание аналоговым током, задание импульсами, задание через последовательный порт (возможность переключения различными способами). | ||
| Вспомогательное задание частоты | 10 видов вспомогательного задания частоты: позволяет гибко реализовать тонкую настройку вспомогательной частоты, синтез частот. | ||
|

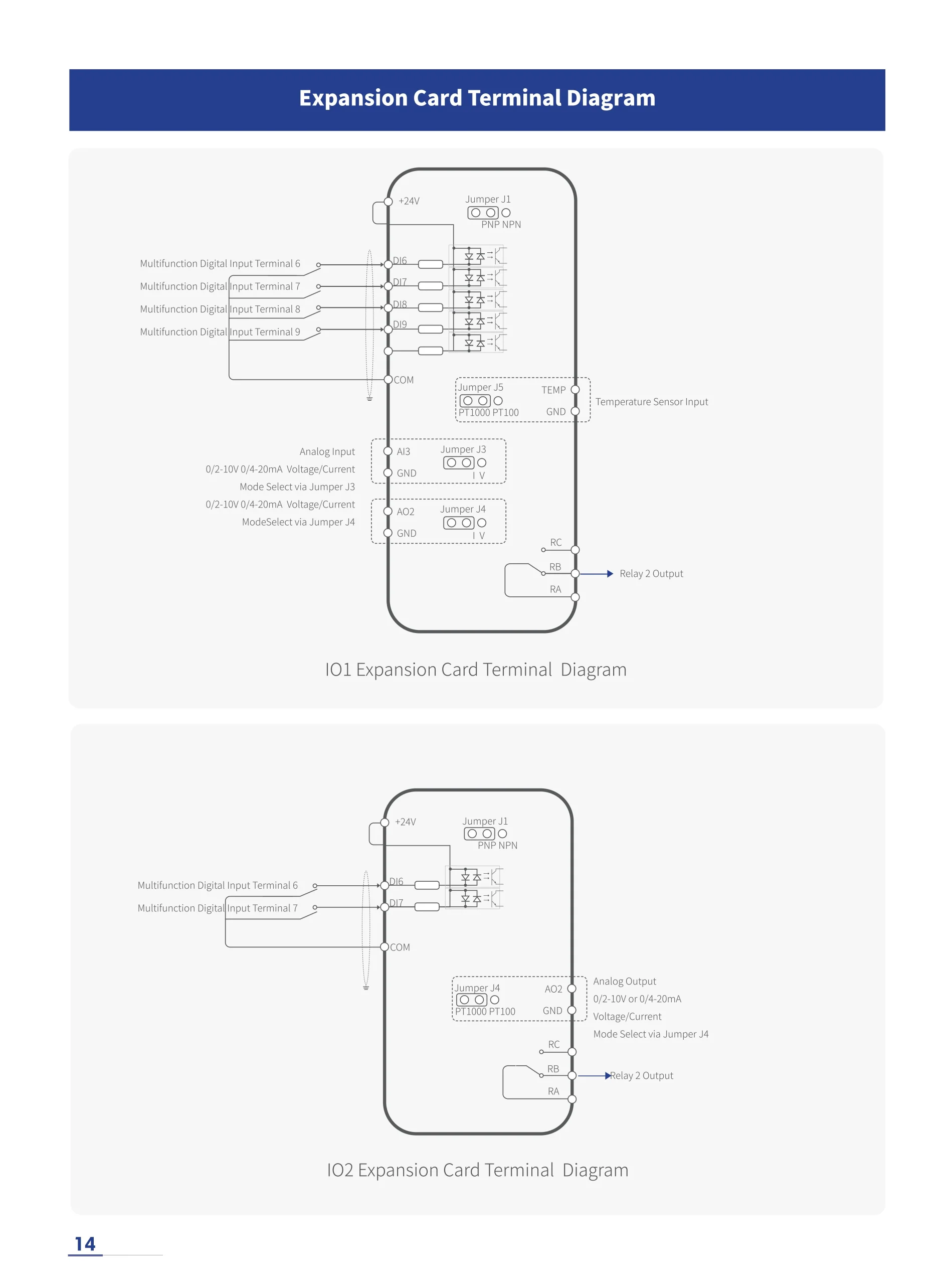

Входные клеммы |
Стандартные: 5 клемм цифровых входов (DI); 2 клеммы аналоговых входов (AI): AI1 поддерживает ввод в режиме напряжения -10 В ~ 10 В, AI2 поддерживает ввод в режиме напряжения -10 В ~ 10 В, ввод в режиме тока 0 ~ 20 мА, ввод в режиме температуры (переключение функций с помощью DIP-переключателя). |
Возможности расширения: |
|
|
Выходные клеммы |
Стандартные: 1 клемма цифрового выхода (DO); 1 клемма релейного выхода; 1 клемма FM (может быть настроена как выход высокоскоростных импульсов или как обычная функция DO); 2 клеммы аналоговых выходов (AO), поддерживают вывод тока 0~20 мА или напряжения 0~10 В. |
Возможности расширения: |
|
| Основные функции | Разрешение входной частоты | Цифровая установка: 0,01 Гц; аналоговая установка: максимальная частота x0,025% |
| Типы управляемых электродвигателей | Асинхронные двигатели (АД), синхронные двигатели с постоянными магнитами (СДПМ) | |
| Способ управления | Векторное управление без датчика обратной связи (SVC), управление V/f | |
| Пусковой момент | Модель G: 0,5 Гц / 180% (SVC); Модель P: 0,5 Гц / 120% (SVC) | |
| Диапазон регулирования скорости | 1:200(SVC) 1:1000(FVC) | |
| Точность стабилизации скорости | 0.3% (SVC) 0.01%(FVC) | |
| Точность управления моментом | FVC:±3% SVC:выше 5 Гц ±5% | |
| Повышение момента | Автоматическое повышение момента; ручное повышение момента 0,1% ~ 30,0% | |
| Кривые V/F | Три типа: линейная, многоточечная, квадратичная кривые V/F | |
| Кривые разгона и торможения | Доступен выбор линейного или S-образного режима разгона/торможения, плавное изменение частоты по дуге позволяет снизить ударные нагрузки на механизм, вызванные скачками частоты. Можно установить четыре группы времени разгона и торможения в диапазоне 0,0~6500,0 с. | |
| Торможение постоянным током | Торможение постоянным током, начальная частота торможения постоянным током: 0,00 Гц ~ максимальная частота; время торможения: 0,0 с ~ 100,0 с; значение тока торможения: 0,0% ~ 100,0% |
|
| Управление толчковым режимом | Диапазон толчковой частоты: 0,00 Гц ~ 50,00 Гц; Время разгона/торможения в толчковом режиме: 0,0 с ~ 6500,0 с. |
|
| Простой ПЛК, многоступенчатый режим работы | Реализация работы до 16 ступеней скорости с помощью встроенного ПЛК или управляющих клемм. | |
| Встроенный ПИД-регулятор | Позволяет легко реализовать замкнутую систему управления процессом. | |
| Автоматическая регулировка напряжения (АРН) | При изменении напряжения сети автоматически поддерживает постоянное выходное напряжение. | |
| Управление срывом при перенапряжении/перегрузке по току | Автоматическое ограничение тока и напряжения во время работы, предотвращение частых отключений из-за перегрузки по току и перенапряжения. | |
| Функция быстрого ограничения тока | Максимальное снижение неисправностей из-за перегрузки по току, защита нормальной работы частотного преобразователя. | |
| Ограничение и управление моментом | Характеристика "экскаватора", автоматическое ограничение момента во время работы для предотвращения частых отключений по перегрузке по току; в режиме замкнутого вектора возможно управление моментом. | |
| Эксплуатационные условия | Место применения | В помещении, без прямого солнечного света, без пыли, коррозионных газов, горючих газов, масляного тумана, водяного пара, капель воды или солей и т.п. |
| Высота над уровнем моря | При использовании ниже 1000 м не требуется снижение номинальных параметров, выше 1000 м — снижение на 1% на каждые 100 м подъема. Максимальная высота эксплуатации — 3000 м. При превышении 3000 м обратитесь к производителю. | |
| Температура окружающей среды | -10°C ~ +50°C, при температуре окружающей среды 40~50°C требуется снижение номинальных параметров — на 1,5% на каждый 1°C повышения температуры. | |
| Влажность | Менее 95% отн.вл., без конденсации. | |
| Вибрация | Менее 5,9 м/с² (0,6 g). | |
| Температура хранения | -20° C~+60° C |
| Технические особенности | ||||
| · Выбор режима управления · | ||||
| Способ управления | Управление скоростью | Управление моментом | Управление положением | Применимый двигатель |
| VF | ● | Асинхронный двигатель | ||
| Разделение напряжения и частоты | ● | Моментный двигатель, источник питания EPS, последовательный резонанс | ||
| Высокопроизводительный векторный без датчика обратной связи (PG) | ● | ● | Асинхронный, синхронный с постоянными магнитами | |
| Высокопроизводительный векторный с датчиком обратной связи (PG) | ● | ● | ● | Асинхронный, синхронный с постоянными магнитами |
| · Превосходные эксплуатационные характеристики · | ||||
| Способ управления | Управление скоростью | Управление моментом | Применимый двигатель | |
| Высокопроизводительный векторный без датчика обратной связи (PG) | 1:200 | 150% | Синхронный двигатель с постоянными магнитами | |
| Высокопроизводительный векторный без датчика обратной связи (PG) | 1:100 | 150% | Асинхронный двигатель | |
| Высокопроизводительный векторный с датчиком обратной связи (PG) | 1:1000 | 200% | Асинхронный, синхронный с постоянными магнитами | |
Характеристика высокого пускового момента ·
Высокий крутящий момент на низких частотах. В режиме замкнутого векторного управления возможно получение 200% номинального крутящего момента на частоте 0,0 Гц, устойчивая работа под нагрузкой на сверхнизкой частоте 0,01 Гц. Мощный выходной крутящий момент на низких оборотах эффективно обеспечивает стабильный и плавный пуск.
В режиме управления крутящим моментом выходной крутящий момент стабилен. Отклонение линейности составляет менее 3%, что в высокой степени гарантирует стабильную работу оборудования.
Автоопределение параметров электродвигателя ·
Автоопределение точно определяет параметры электродвигателя как во вращении, так и в состоянии покоя, обеспечивая удобную настройку и простоту эксплуатации, а также более высокую точность управления и скорость отклика.
Автоопределение во вращении /
Требуется отключение нагрузки, подходит для применений, требующих высокой точности управления.
Автоопределение в состоянии покоя /
Мощный алгоритм автоопределения параметров электродвигателя позволяет определить параметры электродвигателя в неподвижном состоянии, эффективность сопоставима с автоопределением во вращении.
Конструкция, рассчитанная на широкий диапазон напряжений ·
Допустимый диапазон колебаний входного напряжения составляет ±15% от стандартного номинального напряжения, что позволяет избежать влияния колебаний напряжения в процессе эксплуатации и удовлетворяет требованиям работы в нестабильных сетевых условиях.
Функция торможения с перевозбуждением ·
В случаях остановки по инерции можно отказаться от добавления тормозных резисторов, используя функцию торможения с перевозбуждением для быстрой остановки, что повышает удобство использования продукции. Функция торможения с перевозбуждением эффективно подавляет повышение напряжения на шине в процессе замедления, предотвращает неисправность частотного преобразователя из-за перенапряжения и одновременно обеспечивает быстрое торможение, удовлетворяя требованию быстрой остановки при отключении питания.
связаться с нами
Сопутствующие популярные продукты
АТА QBMV Шкаф преобразователя частоты среднего напряжения
Преобразователь частоты среднего напряжения ATA QBMV от компании ATA представляет собой оборудова...
QB-S Трехфункциональное (3-в-1) устройство плавного пуска среднего напряжения
Устройство для плавного запуска высоковольтных систем QB-S ...
QB-H Устройство плавного пуска среднего напряжения
Устройство плавного пуска твердотельное серии ATA QB-H для электродвигателей среднего напряжения ...
GKGR Устройство плавного пуска общепромышленного исполнения для рудников
Мягкие пусковые шкафы среднего напряжения серии GKGR компании Aotto Technology, предназначенные д...
АТА F-H Шкаф устройства плавного пуска среднего напряжения с функцией снижения требуемой мощности
Агрегат плавного пуска среднего напряжения с функцией снижения требуемой мощности энергосберегающ...
QB7 Устройство плавного пуска со встроенным байпасом
Контроллер встроенного байпаса QB7 ...
