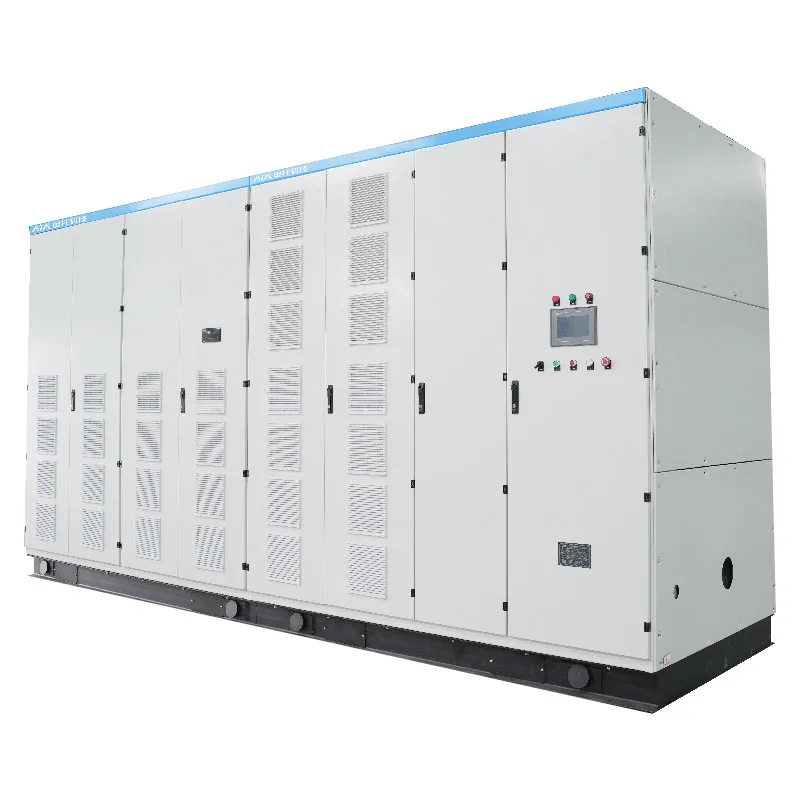

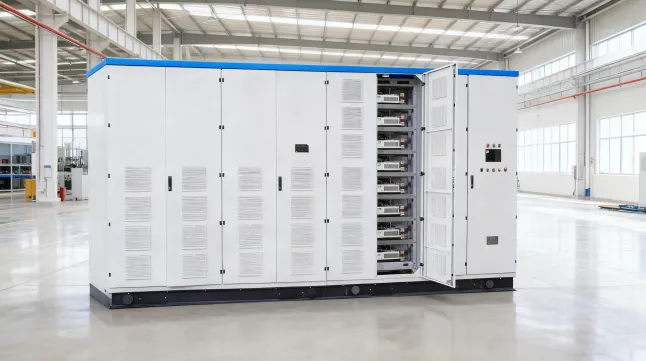

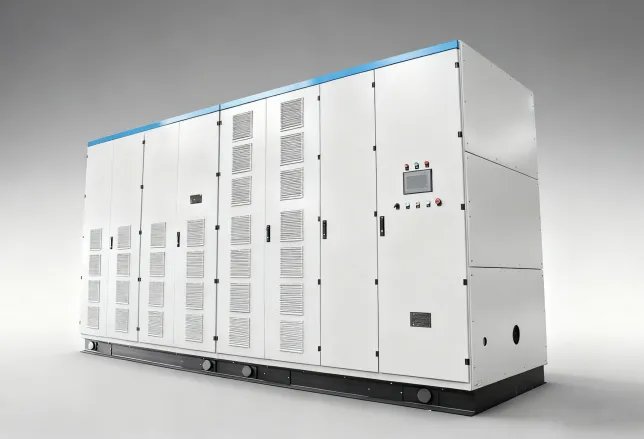

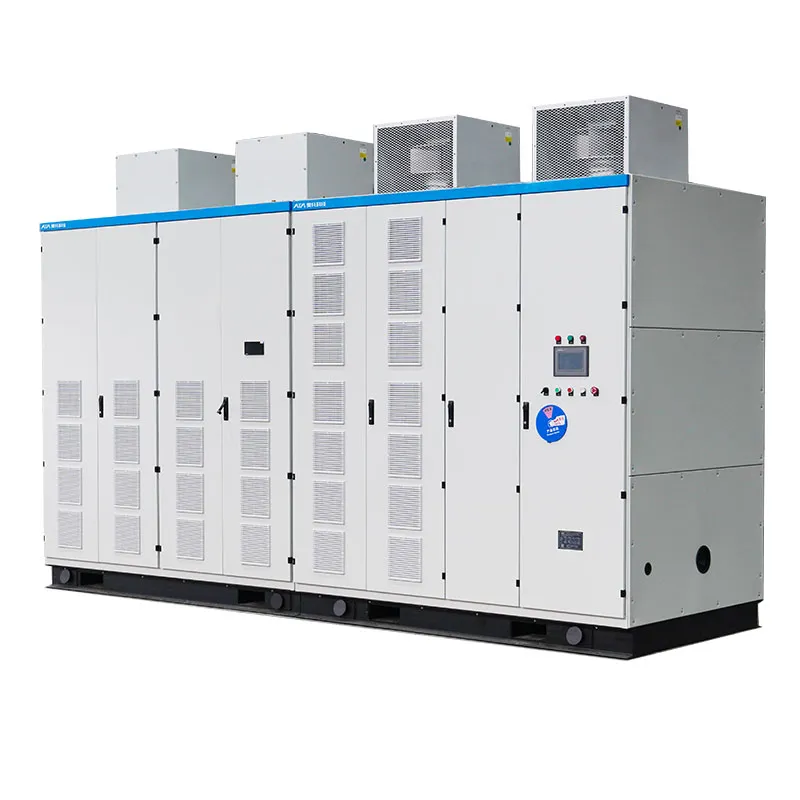

Агрегат плавного пуска среднего напряжения с функцией снижения требуемой мощности энергосберегающий-емкостный серии ATAF-H компании АTA представляет собой высокоэффективное приводное устройство, специально разработанное для крупных и средних асинхронных электродвигателей переменного тока среднего напряжения, а также для синхронных машин среднего напряжения с электромагнитным возбуждением. Ключевым преимуществом является характеристика «снижения требуемой мощности» (энергосберегающая-емкостная), что особенно подходит для применений с ограниченной мощностью сети и требованиями ограничения пускового тока ниже номинального тока электродвигателя. Является идеальным усовершенствованным решением по сравнению с традиционными пусковыми устройствами пониженного напряжения.
Данное устройство использует технологию плавного пуска поуправно, что позволяет стабильно ограничивать пусковой ток в пределах 1 кратного номинального тока, значительно снижая требования к мощности сети. Одновременно, входной коэффициент мощности превышает 0,95 (при нагрузке >20%), и устройство способно выдавать высококачественные синусоидальные напряжение и ток без необходимости в дополнительных вспомогательных компенсирующих устройствах, исключая гармонические помехи. Оно построено на базе высокоскоростной многопроцессорной платформы управления на базе ARM, DSP и FPGA, что обеспечивает высокую скорость отклика, стабильную и надежную работу. Патентованная конструкция отличается высокой степенью интеграции, малыми габаритами шкафа и высокой удельной мощностью. Оптимизация теплоотвода и конструкции с помощью компьютерного моделирования гарантирует стабильную работу даже в предельных эксплуатационных условиях.
Плавный процесс мягкого пуска и остановки не создает механических ударных нагрузок на электродвигатель и нагрузку, что позволяет значительно увеличить срок службы оборудования и межремонтные интервалы, снижая эксплуатационные расходы. Стандартные модели продукта охватывают диапазон мощности от 1500 до 50000 кВт, одновременно поддерживая глубокую индивидуальную настройку. Они широко адаптированы к требованиям привода мощных электродвигателей в таких отраслях, как металлургия, энергетика, нефтехимия и другие, являясь ключевым решением, сочетающим дружелюбие к энергосети и надежность оборудования.
Стандартные изделия устройства плавного пуска ATAF-H с функцией снижения требуемой мощности охватывают диапазон мощности от 1500 до 50000 кВт. Параллельно мы предоставляем клиентам решения для глубокой индивидуальной настройки. Правила наименования изделий, изготовленных на заказ, отличаются от правил для стандартных изделий. За подробностями обращайтесь к техническим специалистам компании ATA.

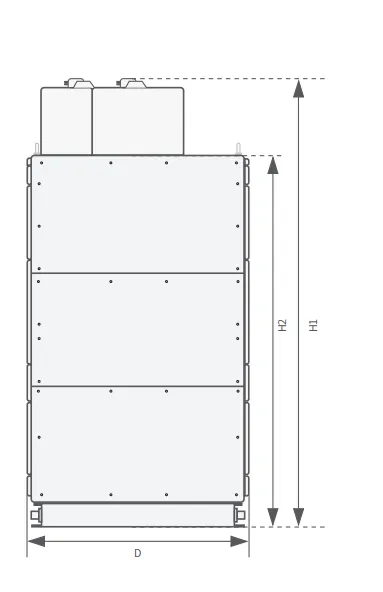

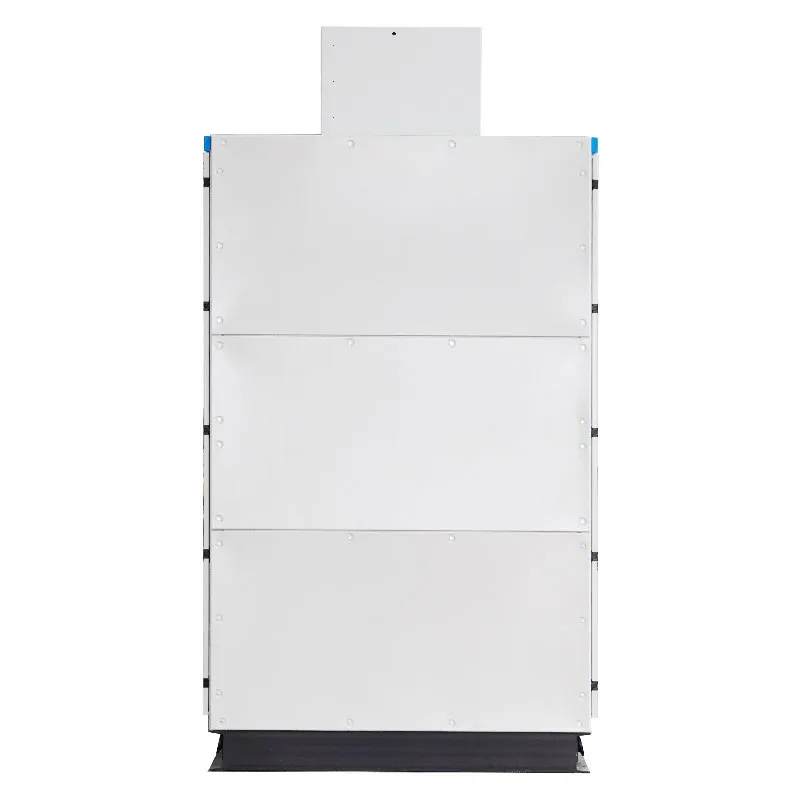

Схематическое изображение боковых размеров
* Для получения дополнительной информации и помощи в подборе модели обращайтесь к техническим специалистам компании ATA.

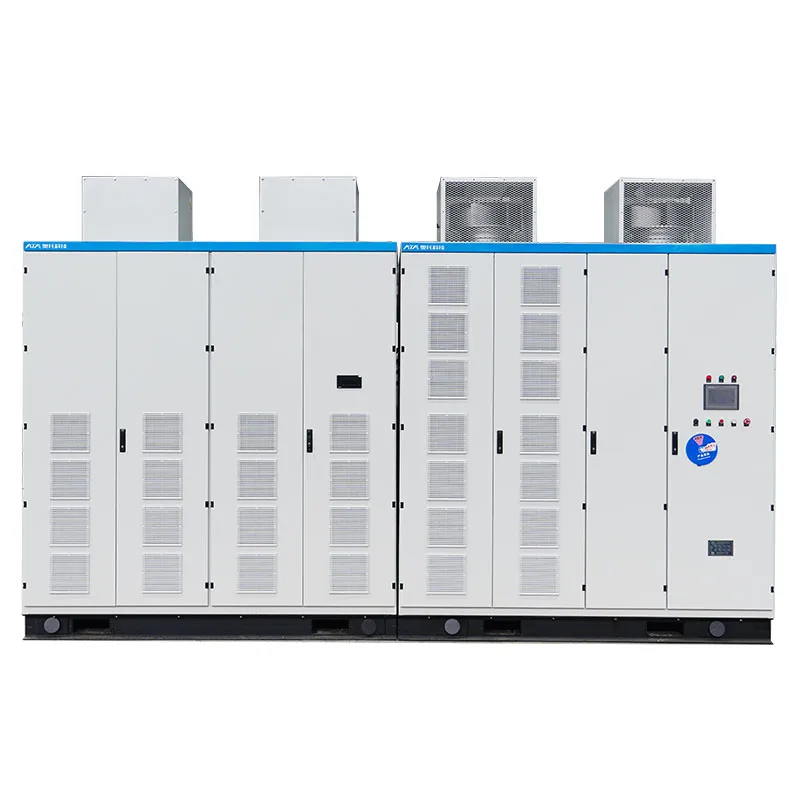

Схематическое изображение фронтальных размеров
| Модель изделия | Номинальное напряжение, кВ | Номинальная мощность подключаемого электродвигателя, кВт | Габаритные размеры (Ширина * Глубина * Высота) | Масса, т | |||
| Ш | Г | В1 | В2 | ||||
| ATAF - H06 / 1500 | 6 | 1500 | 4820 | 1570 | 3108 | 2564 | 7 |
| ATAF - H06 / 2000 | 6 | 2000 | 4820 | 1570 | 3108 | 2564 | 7 |
| ATAF - H06 / 2500 | 6 | 2500 | 4820 | 1570 | 3108 | 2564 | 7 |
| ATAF - H06 / 2800 | 6 | 2800 | 4820 | 1570 | 3108 | 2564 | 7 |
| ATAF - H06 / 3500 | 6 | 3500 | 4820 | 1570 | 3108 | 2564 | 7 |
| ATAF - H06 / 4000 | 6 | 4000 | 4820 | 1570 | 3108 | 2564 | 7 |
| ATAF - H06 / 4500 | 6 | 4500 | 4820 | 1570 | 3108 | 2564 | 7 |
| ATAF - H06 / 5000 | 6 | 5000 | 5620 | 1570 | 3108 | 2564 | 9 |
| ATAF - H06 / 5600 | 6 | 5600 | 5620 | 1570 | 3108 | 2564 | 9 |
| ATAF - H06 / 6300 | 6 | 6300 | 5620 | 1570 | 3108 | 2564 | 9 |
| ATAF - H06 / 7100 | 6 | 7100 | 5620 | 1570 | 3108 | 2564 | 9 |
| ATAF - H06 / 8000 | 6 | 8000 | 5620 | 1570 | 3108 | 2564 | 9 |
| ATAF - H06 / 10000 | 6 | 10000 | 5620 | 1570 | 3108 | 2564 | 9 |
| ATAF - H06 / 11000 | 6 | 11000 | 5620 | 1570 | 3108 | 2564 | 9 |
| ATAF - H06 / 12000 | 6 | 12000 | 5620 | 1570 | 3108 | 2564 | 9 |
| ATAF - H06 / 13000 | 6 | 13000 | 5620 | 1570 | 3108 | 2564 | 9 |
| ATAF - H06 / 14000 | 6 | 14000 | 7720 | 1570 | 3108 | 2564 | 13 |
| ATAF - H06 / 15000 | 6 | 15000 | 7720 | 1570 | 3108 | 2564 | 13 |
| ATAF - H06 / 16000 | 6 | 16000 | 7720 | 1570 | 3108 | 2564 | 13 |
| ATAF - H06 / 17000 | 6 | 17000 | 7720 | 1570 | 3108 | 2564 | 13 |
| ATAF - H06 / 18000 | 6 | 18000 | 7720 | 1570 | 3108 | 2564 | 13 |
| ATAF - H06 / 20000 | 6 | 20000 | 7720 | 1570 | 3108 | 2564 | 13 |
| Модель изделия | Номинальное напряжение, кВ | Номинальная мощность подключаемого электродвигателя, кВт | Габаритные размеры (Ширина * Глубина * Высота) | Масса, т | |||
| Ш | Г | В1 | В2 | ||||
| ATAF - H10 / 2500 | 10 | 2500 | 4820 | 1570 | 3108 | 2564 | 8 |
| ATAF - H10 / 2800 | 10 | 2800 | 4820 | 1570 | 3108 | 2564 | 8 |
| ATAF - H10 / 3500 | 10 | 3500 | 4820 | 1570 | 3108 | 2564 | 8 |
| ATAF - H10 / 4000 | 10 | 4000 | 4820 | 1570 | 3108 | 2564 | 8 |
| ATAF - H10 / 4500 | 10 | 4500 | 4820 | 1570 | 3108 | 2564 | 8 |
| ATAF - H10 / 5000 | 10 | 5000 | 4820 | 1570 | 3108 | 2564 | 8 |
| ATAF - H10 / 5600 | 10 | 5600 | 4820 | 1570 | 3108 | 2564 | 8 |
| ATAF - H10 / 6300 | 10 | 6300 | 4820 | 1570 | 3108 | 2564 | 8 |
| ATAF - H10 / 7100 | 10 | 7100 | 4820 | 1570 | 3108 | 2564 | 8 |
| ATAF - H10 / 8000 | 10 | 8000 | 4820 | 1570 | 3108 | 2564 | 8 |
| ATAF - H10 / 10000 | 10 | 10000 | 5620 | 1570 | 3108 | 2564 | 10 |
| ATAF - H10 / 11000 | 10 | 11000 | 5620 | 1570 | 3108 | 2564 | 10 |
| ATAF - H10 / 12000 | 10 | 12000 | 5620 | 1570 | 3108 | 2564 | 10 |
| ATAF - H10 / 13000 | 10 | 13000 | 5620 | 1570 | 3108 | 2564 | 10 |
| ATAF - H10 / 14000 | 10 | 14000 | 5620 | 1570 | 3108 | 2564 | 10 |
| ATAF - H10 / 15000 | 10 | 15000 | 5620 | 1570 | 3108 | 2564 | 10 |
| ATAF - H10 / 16000 | 10 | 16000 | 5620 | 1570 | 3108 | 2564 | 10 |
| ATAF - H10 / 17000 | 10 | 17000 | 5620 | 1570 | 3108 | 2564 | 10 |
| ATAF - H10 / 18000 | 10 | 18000 | 5620 | 1570 | 3108 | 2564 | 10 |
| ATAF - H10 / 20000 | 10 | 20000 | 5620 | 1570 | 3108 | 2564 | 10 |
| ATAF - H10 / 23000 | 10 | 23000 | 7720 | 1570 | 3108 | 2564 | 12 |
| ATAF - H10 / 28000 | 10 | 28000 | 7720 | 1570 | 3108 | 2564 | 12 |
| ATAF - H10 / 32000 | 10 | 32000 | 7720 | 1570 | 3108 | 2564 | 12 |
| ATAF - H10 / 40000 | 10 | 40000 | 7720 | 1570 | 3108 | 2564 | 14 |
| ATAF - H10 / 50000 | 10 | 50000 | 7720 | 1570 | 3108 | 2564 | 14 |

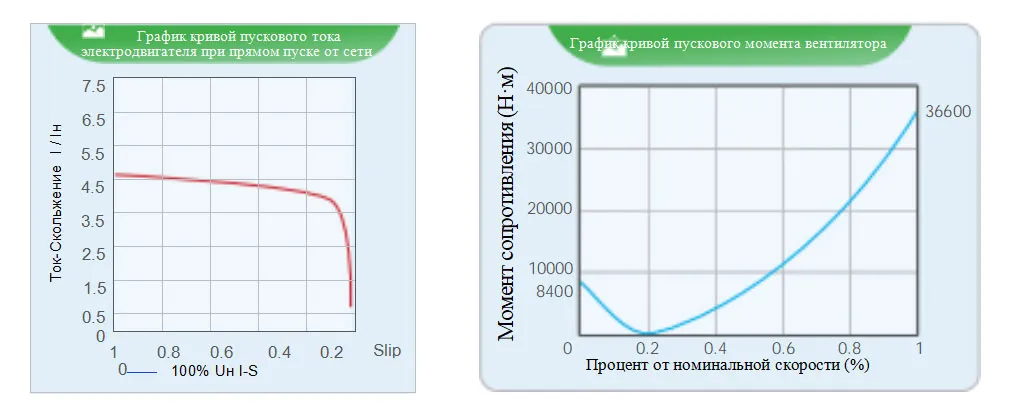

Пример: Доменный вентилятор на металлургическом заводе. Для пуска используется трехфазный асинхронный электродвигатель с номинальными параметрами: напряжение 10 кВ, мощность 19000 кВт, ток 1253 А, частота вращения 1485 об/мин, коэффициент мощности 0,905, КПД 96,9%. Пусковой момент вентилятора составляет 36600 Н·м.
После модернизации устройства плавного пуска с функцией снижения требуемой мощности в рамках данного проекта, фактический пусковой ток данного электродвигателя составил 405 А, коэффициент мощности на стороне сети во время пуска повысился до 0,95. Требуемая от сети мощность для пуска электродвигателя составила 0,323 от входной мощности электродвигателя.
| Прямой пуск от сети | Пуск устройством плавного пуска пониженного напряжения | Устройство плавного пуска с функцией снижения требуемой мощности |
| При прямом пуске электродвигателя от сети пусковой ток составляет 4,7 от номинального тока электродвигателя.
Требуемая от сети полная мощность равна: S₁ = √3 × U × I × 4,7 |
При пуске электродвигателя устройством плавного пуска пониженного напряжения пусковой ток составляет 2,2 от номинального тока электродвигателя. Требуемая от сети полная мощность равна:
S₂ = √3 × U × I × 2,2 |
При пуске электродвигателя устройством плавного пуска с функцией снижения требуемой мощности расчеты дают следующие результаты:
TM = (dn × GD²) / (375 × dt) + TL = 39 615 Н·м I₁ = (TM × n) / (9550 × η × cosθ × 10 × √3) = 405 А Пусковой ток составляет 0,323 от номинального тока электродвигателя (405 / 1253). Требуемая от сети полная мощность равна: S₃ = √3 × U × I × 0,323 |
| S₁ = 1,732 × 10 × 1253 × 4,7 = 102 000 кВА | S₂ = 1,732 × 10 × 1253 × 2,2 = 47 700 кВА | S₃ = 1,732 × 10 × 1253 × 0,323 = 7 000 кВА |
| Из приведенных данных видно, что использование устройства плавного пуска среднего и высокого напряжения с функцией снижения требуемой мощности для пуска электродвигателя позволяет удерживать пусковой ток ниже номинального тока электродвигателя. Требуемая от сети мощность во время пуска по сравнению с другими способами пуска значительно снижается. Это эффективно уменьшает инвестиции пользователя в распределительное оборудование и гарантирует стабильную работу энергосети. | ||
